Processus de fabrication d'outils PCD

Avec le développement rapide de la science et de la technologie modernes, les outils fabriqués à partir de matériaux extra-durs tels que le diamant polycristallin (PCD) et le nitrure de bore cubique polycristallin (PCBN) deviennent de plus en plus abondants, et leurs performances ont également été continuellement développées et améliorées. La granulométrie abrasive de la lame est de quelques dizaines de microns à plusieurs microns à nanomètres ; la teneur en diamant et en nitrure de bore cubique est divisée en faible teneur, moyenne teneur et haute teneur ;

L'agent de liaison contient à la fois des matériaux métalliques, non métalliques et mixtes ; l'épaisseur de la couche PCD varie du niveau millimétrique au niveau micron ; la combinaison de la couche PCD et du substrat en carbure cémenté a une surface plane et une surface ondulée ; La couche PCD présente différentes caractéristiques telles qu'une résistance élevée à l'usure, une ténacité élevée et une résistance élevée à la chaleur. À l'heure actuelle, la gamme d'applications des outils PCD et PCBN a été étendue à des industries telles que l'automobile, l'aérospatiale, les machines de précision, les appareils ménagers, le bois, l'électricité et l'électronique, etc., utilisées pour fabriquer des outils de tournage, des outils d'alésage, des fraises et des perceuses. mèches, alésoirs, fraises, lames de scie, couteau à découper, rasoir, etc.

Malgré le développement rapide des outils PCD et PCBN, la difficulté d'affûtage des outils en raison de leur dureté élevée a toujours tourmenté la plupart des utilisateurs, et le réaffûtage des lames est principalement effectué par les fabricants d'outils d'origine. Non seulement le prix de l'outil est élevé et le délai de livraison est long, mais il occupe également le fonds de roulement de l'entreprise. Par conséquent, il est nécessaire d'étudier sérieusement les caractéristiques de meulage du PCD et la technologie d'affûtage des outils PCD.

Processus de fabrication d'outils PCD

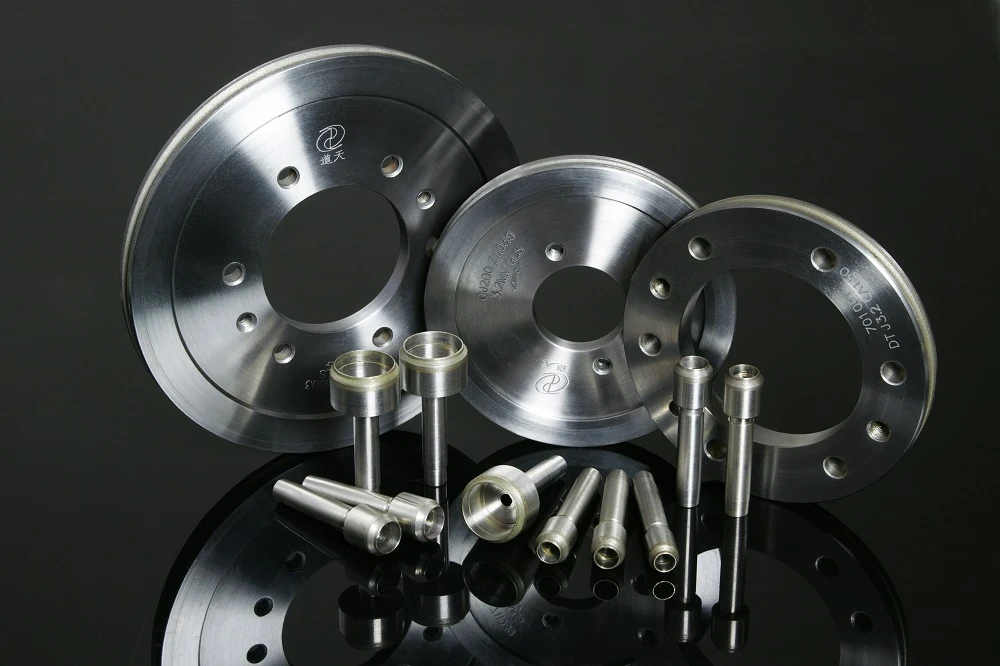

Le processus de production des outils de coupe PCD comprend généralement le polissage, la coupe, la fixation, l'affûtage, l'inspection de la qualité, etc. Le diamètre brut du matériau super dur PCD est généralement de 1/2, 1, 2, 3, 4 pouces, la surface est généralement rugueuse (Ra2 ~ 1 0 μm), ne peut pas être utilisée directement pour fabriquer des outils, elle a besoin être poli pour obtenir une surface miroir (Ra inférieur ou égal à 0,01 μm), puis transformé en lames avec certaines formes et tailles géométriques par découpe laser ou découpe par décharge électrique, puis traité mécaniquement et chimiquement les surfaces de la lames et le substrat à fixer, puis brasage à l'argent des lames Elle est fixée sur le substrat et enfin affûtée par une meule diamantée.

L'une des clés de la technologie de fabrication d'outils de coupe en PCD est la qualité de l'arête de coupe. L'absence de technologie d'affûtage idéale et de technologie pour les matériaux de tête de coupe de haute qualité entraînera un gaspillage de ressources. L'utilisation d'une bonne technologie d'affûtage améliorera la qualité du produit de l'outil et réduira le coût d'utilisation de l'outil.
