Méthode de dressage de la meule d'outil CNC
Dec 02, 2022
L'utilisation d'une rectifieuse d'outils CNC

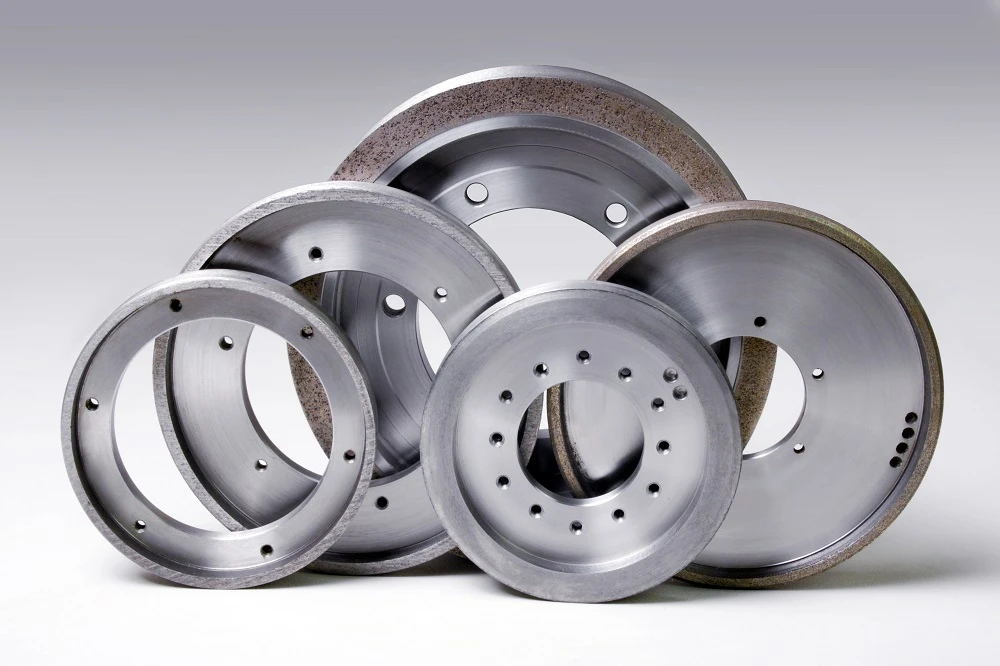

Meule diamantéelaffecte directement l'utilisation normale des outils CNC, une petite partie, peut parfois provoquer l'échec de l'ensemble du projet, donc, aujourd'hui pour présenter la meule diamantée à outils CNC, la méthode de dressage et de compensation automatique.
Avec le développement de la technologie de rectification CNC automatique, des exigences élevées ont été imposées à son équipement de support.
En tant que l'une des technologies de support, la technologie de dressage de meule automatique en ligne doit répondre aux besoins de la technologie de rectification CNC moderne et la faire évoluer vers la haute précision, la super stabilité et le contrôle entièrement automatique.
En tant qu'outil de meulage efficace, la meule diamantée est largement utilisée dans le domaine du traitement des alliages durs, de la céramique, du CBN et d'autres matériaux super durs.
La méthode de dressage et de compensation automatique de la meule diamantée détermine les performances de la rectifieuse CNC automatique et détermine dans une large mesure les performances et la durée de vie de la meule.
Principe de dressage de la meule diamantée
La méthode de dressage de la meule diamantée est un facteur important qui affecte les performances de meulage de la meule. Le choix judicieux de la méthode de dressage affectera directement la qualité de surface et la précision de meulage de la pièce.
À l'heure actuelle, les méthodes de dressage couramment utilisées pour les meules diamantées sont : le dressage électrolytique en ligne, le dressage des meules à étincelles électriques, le dressage des meules à coupelles, le dressage par composé électrochimique-mécanique et le dressage au laser.
Étant donné que la méthode de dressage de la meule boisseau est plus simple et plus facile à mettre en œuvre que les autres méthodes de dressage, la technique de dressage de la meule boisseau GC est adoptée dans cet article pour effectuer un dressage automatique de la meule diamantée.
Le dressage d'une meule diamantée, une sorte d'abrasif super dur, est généralement divisé en deux étapes : le façonnage et l'affûtage.
Le but du façonnage est d'éliminer l'erreur de forme et le défaut de surface de la meule après l'installation initiale et d'assurer la précision de la forme géométrique de la meule.
L'affûtage est dû à la passivation de la meule après un certain temps de travail. Afin que le tranchant dépasse du liant et ait une hauteur appropriée, un espace de tolérance aux copeaux suffisant doit être formé entre les grains de meulage et le nombre effectif de grains de meulage par unité de surface doit être aussi grand que possible.
Méthode de dressage de meule diamantée à cuvette par meule à cuvette GC
Lors du dressage proprement dit, la relation géométrique et la forme du mouvement entre la meule boisseau GC et la meule diamantée à bol sont illustrées à la figure 1. La meule diamantée à bol et la bande abrasive de la meule boisseau GC sont complètement décalées et ajustées. Elles tournent respectivement à une certaine vitesse. Le rapport de vitesse linéaire de rotation de la meule de dressage et de la meule est fixé à 8:1.
La meule de dressage est fixe et la meule diamantée est dressée et alimentée le long de l'axe, de sorte que la meule boisseau GC et la meule diamantée du bol forment un meulage abrasif mutuel.
En meulant les faces d'extrémité des deux meules, les particules abrasives passivées de la meule diamantée sont éliminées pour former un espace tolérant aux copeaux, et la surface de la meule diamantée est réaffûtée pour atteindre l'objectif de dressage.
Méthode de contrôle automatique du dressage de la meule
Lors du meulage, l'état d'usure de la meule est un facteur important affectant la qualité du meulage.
La rectifieuse d'outils NC peut surveiller l'état de la meule en temps réel pendant tout le processus de rectification de la lame.
En fonction de la taille et du matériau de la lame d'usinage, le volume et le temps de meulage nécessaires à l'élimination par meulage varient.
En prenant tous les facteurs en considération, définissez l'intervalle d'habillage automatique.
En comptant le nombre de fois que la lame de meulage de la meule est affûtée et en le comparant à l'intervalle de dressage défini par le système en temps réel.
Lorsque les temps de rectification atteignent les intervalles de dressage définis, le module de dressage est automatiquement appelé dans le programme CN pour réaliser le dressage automatique de la meule.
Afin de garantir la sécurité du fonctionnement de la machine, la méthode de contrôle comprend également la surveillance en temps réel de la durée de vie de la meule et de la meule de dressage.
Dès qu'il est détecté que le dressage peut amener la meule ou la meule de dressage à atteindre l'épaisseur d'avertissement, la machine enverra automatiquement un signal d'alarme et s'arrêtera pour le traitement manuel.
Si ni la meule ni la meule de dressage n'atteignent l'épaisseur d'alarme, le dressage se déroulera sans problème.
Après le dressage, la valeur de compensation du dressage de la meule est générée via le traitement des données.
Méthode de compensation pour le dressage des meules
La cohérence de la taille de la pièce dépend en grande partie de la cohérence de l’état du système de processus.
Une fois la meule dressée une fois, l'épaisseur de l'abrasif diminue et la face d'extrémité de la meule change vers la position d'étalonnage désignée, ce qui entraîne un changement de l'état de l'ensemble du système de processus et de la taille de la pièce à traiter, de sorte que la cohérence de la taille ne peut pas être garantie.
Il est donc important de compenser la meule après le dressage.
L'analyse du processus de dressage de la meule consiste à meuler mutuellement deux abrasifs. L'épaisseur de l'abrasif de la meule va non seulement diminuer, mais aussi l'épaisseur de l'abrasif de la meule de dressage, ce qui est le résultat d'une action globale.
Par conséquent, la méthode de compensation du dressage de la meule est déterminée par plusieurs tests.
La dureté et la résistance à l'usure de la meule diamantée sont bien supérieures à celles de la meule de dressage GC.
On peut prévoir que lors d'un processus de dressage, l'épaisseur abrasive réduite par la meule diamantée est bien inférieure à celle réduite par la meule de dressage.
Comme le montre la figure 4, la meule de dressage est fixée en position. Pendant le dressage, la meule avance d'une certaine quantité de dressage le long de la direction d'avance. En raison de l'interaction du meulage, l'épaisseur de la meule de dressage et de la meule de dressage diminue simultanément.
La relation entre eux est la suivante : quantité de dressage=réduction de la meule de dressage Réduction de la meule de dressage.
Afin de garantir la cohérence dimensionnelle de la pièce à usiner, la réduction de la meule après le dressage doit être compensée.
Les données réelles du test de dressage montrent que lorsque la quantité de dressage est de {{0}}.03 mm, l'amincissement de la meule est de 0,0015 mm et l'amincissement de la meule de dressage est de 0,0275 mm.
